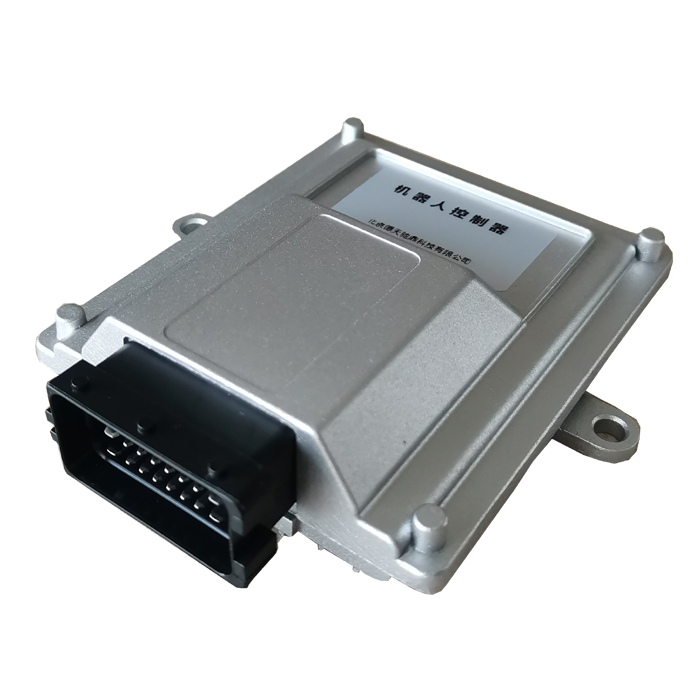

DT-SCU100是我公司最新開發的智能機器人控制器產品,采用了汽車級專用的鑄鋁防水外殼和連接器,主要應用于工業、機器人和汽車電子等對可靠性要求高的場合,工作穩定可靠。

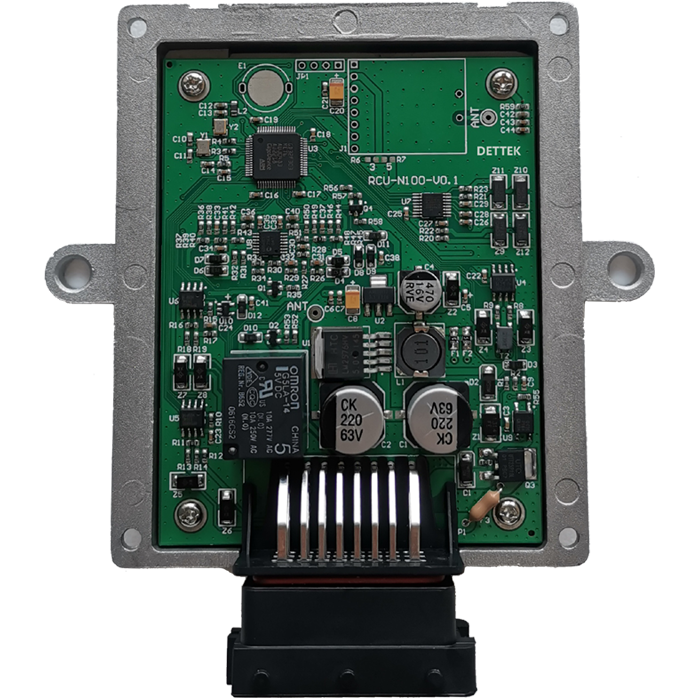

主控芯片為兆易創新Cortex-M4內核32位型號,主頻72MHz,擁有內置Flash空間包括256K的Code Area Flash和256K的Data Area Flash,擁有內置64K的SRAM空間。
控制器的通訊接口有2路UART或RS232接口、2路RS485接口、1路CAN總線接口。通訊接口可以連接傳感器,如溫度、位移、氣體濃度等;也可以外接帶總線接口的控制器,如電機驅動器,實現動態控制車輛行駛或風機等設備的開關。
控制器的模擬量接口有2路模擬量輸入接口(電壓、電流、電阻)、1路0~3.3V電壓模擬量輸出接口。模擬量輸入接口可以連接電壓、電流或電阻信號輸出的傳感器,或4-20mA設備。模擬量輸出接口可以用來連接帶有電壓控制功能的電機驅動器。
控制器還有1路霍爾轉速傳感器接口和1路PWM信號輸出接口。PWM輸出信號可以用來連接帶有PWM控制功能的舵機或電機驅動器。
控制器的開關量輸出接口有1路繼電器輸出和1路受控電源輸出。繼電器輸出支持常開和常閉兩種方式。受控電源輸出的輸出電壓與控制器的輸入電壓相同。
除此之外,控制器還提供2路5V電源輸出接口,可以用來為外接的傳感器供電。
網絡版控制器還具有無線網絡傳輸功能,支持WIFI和4G兩種無線通訊方式。
控制器的主要特點是支持Simulink模型圖開發,安裝廠家提供的支持包后,直接在simulink中使用模型編程后,可一鍵自動生成可執行hex文件,實現完全脫離C語言編程環境。
應用領域:
● AGV機器人
● 汽車電子
● 工業控制
● 試驗平臺
應用案例:

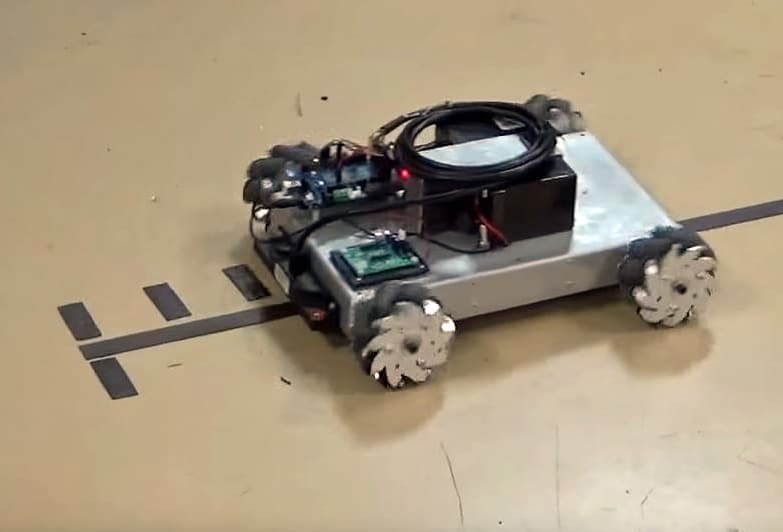

磁導航機器人

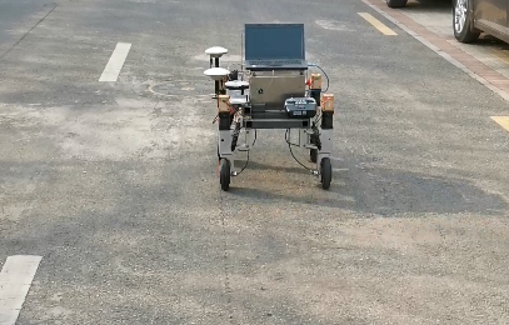

GPS導航機器人
指標 |
參數 |
備注 |
供電 |
9~58VDC |
|
網絡 |
WIFI或4G |
|
UART接口 |
2個 |
|
RS232接口 |
2個 |
|
RS485接口 |
2個 |
|
CAN總線接口 |
1個 |
|
模擬量接口 |
2個 |
|
霍爾轉速信號 |
1個 |
|
繼電器控制輸出 |
1個 |
|
電壓控制輸出 |
1個 |
|
5V電壓輸出 |
2個 |
|
DAC電壓輸出 |
1個 |
|
PWM信號輸出 |
1個 |
|
開發工具 |
simulink |
|
防護等級 |
IP67 |
|
工作環境 |
-40℃ ~ 85℃ |
|
規格尺寸 |
80×74mm |
