無線物聯網控制器
● 無線支持:WIFI/NB/GPRS/4G/Lora
● 超低待機功耗
● 通訊協議:Socket(可定制協議,如mqtt等)
- 產品介紹
- 產品參數
DT-XM200低功耗無線物聯網控制器,是我公司專門為電池供電的無線物聯網應用而設計開發的產品。既可以接5VDC電源保持不間斷的無線通訊,也可以使用3.7V鋰電池供電,定時休眠以低功耗模式工作。
系統的主要特點是低功耗,主控芯片選用意法半導體的STM32L系列低功耗型號,從器件選型到電路設計,都針對低功耗做了特殊處理。系統實現低功耗的基本原理是,系統管理包括主控芯片和外設在內的所有電源,不需要傳輸數據時,系統處于休眠狀態,并保持約2uA的極低待機電流。當需要傳輸數據時,系統自動喚醒,進入正常工作狀態,連接遠程服務器并傳輸數據。
控制器具有多種數字和模擬量接口,如UART、RS485、I2C、開關量、電壓、電流信號等。系統具有無線網絡傳輸功能,支持WIFI、4G、GPRS、NB-IOT、Lora、藍牙等多種無線通訊方式。
控制器經過機械工業測量控制設備及網絡質量檢測中心的高低溫試驗(低溫-40℃高溫85℃),順利取得了檢測報告,完全滿足嚴苛的工業環境的要求。
特性及優點:
● 供電支持3.7V鋰電池和5VDC
● 電源反接保護和短路保護
● 低功耗模式待機電流<2uA
● 支持多種數字接口:UART、RS485、I2C
● 支持多種模擬接口:4-20mA、0-5V、0-12V
● 具有計數器接口或開關量檢測接口
● 相比插針,XH2.54插拔式接線端子更穩定可靠
● 工業級溫度范圍:-40℃ ~ 85℃

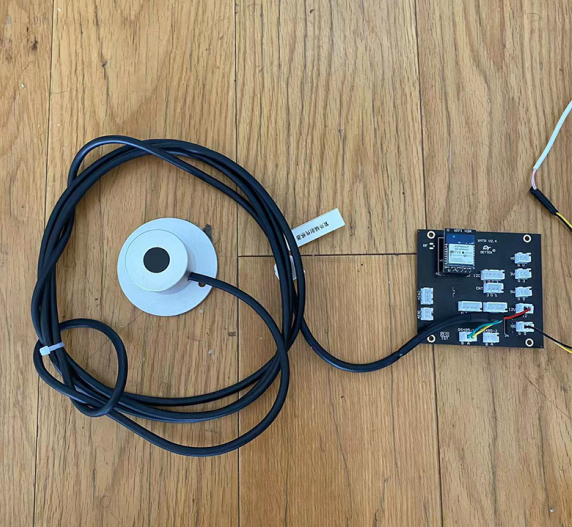

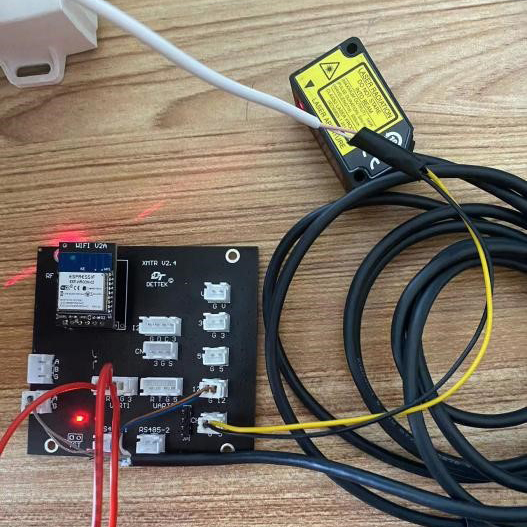

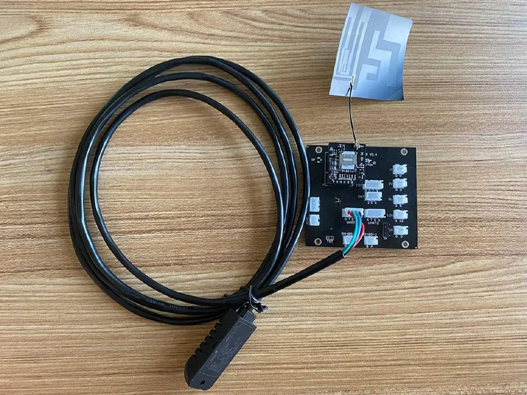

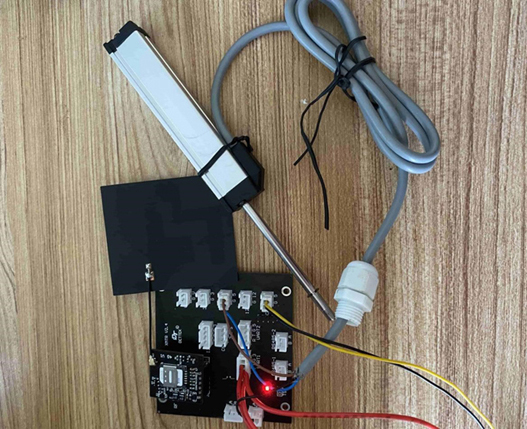

應用案例:
指標 |
參數 |
備注 |
供電 |
3.7V鋰電池和5VDC |
|
低功耗待機電流 |
2uA |
|
網絡 |
WIFI/4G/NB-IOT/GPRS/Lora |
|
UART接口 |
2個 |
|
RS485接口 |
2個 |
|
IIC接口 |
1個 |
|
模擬量接口 |
2個 |
|
開關量接口 |
1個 |
|
工作環境 |
-40℃ ~ 85℃ |
|

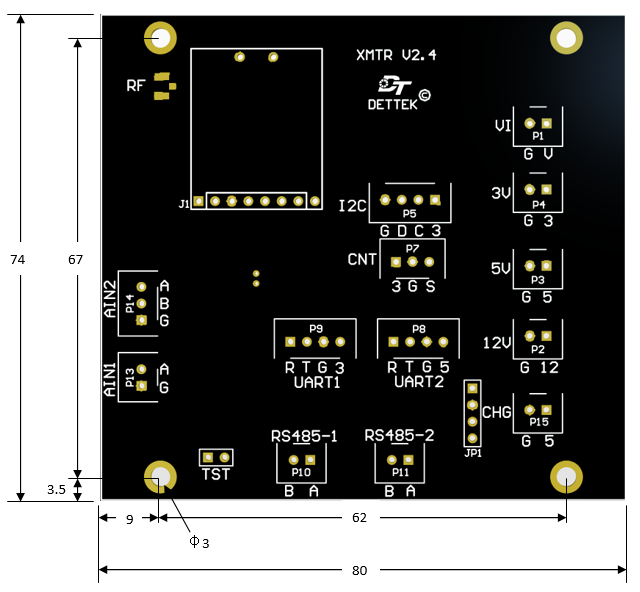

規格尺寸 |
80×74mm |
|
安裝方式 |
固定孔 |
